Válvulas de manga flexível assépticas e higiénicas

As novas válvulas de manga flexível da série VMCE da AKO impressionam com o seu design higiénico. Uma capacidade de limpeza excecional, um sistema de construção modular flexível, bem como a durabilidade da manga para válvula de manga flexível são apenas duas das vantagens deste tipo de válvula de manga flexível.

Instaladas na tubagem assumem ou uma função de bloqueio de fecho/abertura ou podem ser utilizadas, com auxílio de uma válvula proporcional eletropneumática, para controlar ou dosear aproximadamente o fluxo de produto.

As válvulas pneumáticas de manga flexível Série VMCE são fornecidas com diâmetro DN10-125.

Possibilidades de ligação - Versões asséticas para processos higienicamente seguros

  • Extremidade soldada de acordo com DIN 11850 série 2
  • Flange de acordo com DIN 11853-2 (BF)
  • Junta Tri-Clamp de acordo com DIN 11853-3 (BKS)
  • Extremidade soldada de acordo com ASTM A554
  • Flange de acordo com DIN 11864-2 Forma A (BF)
  • Apoios roscados de acordo com DIN 11853-1 (GS)

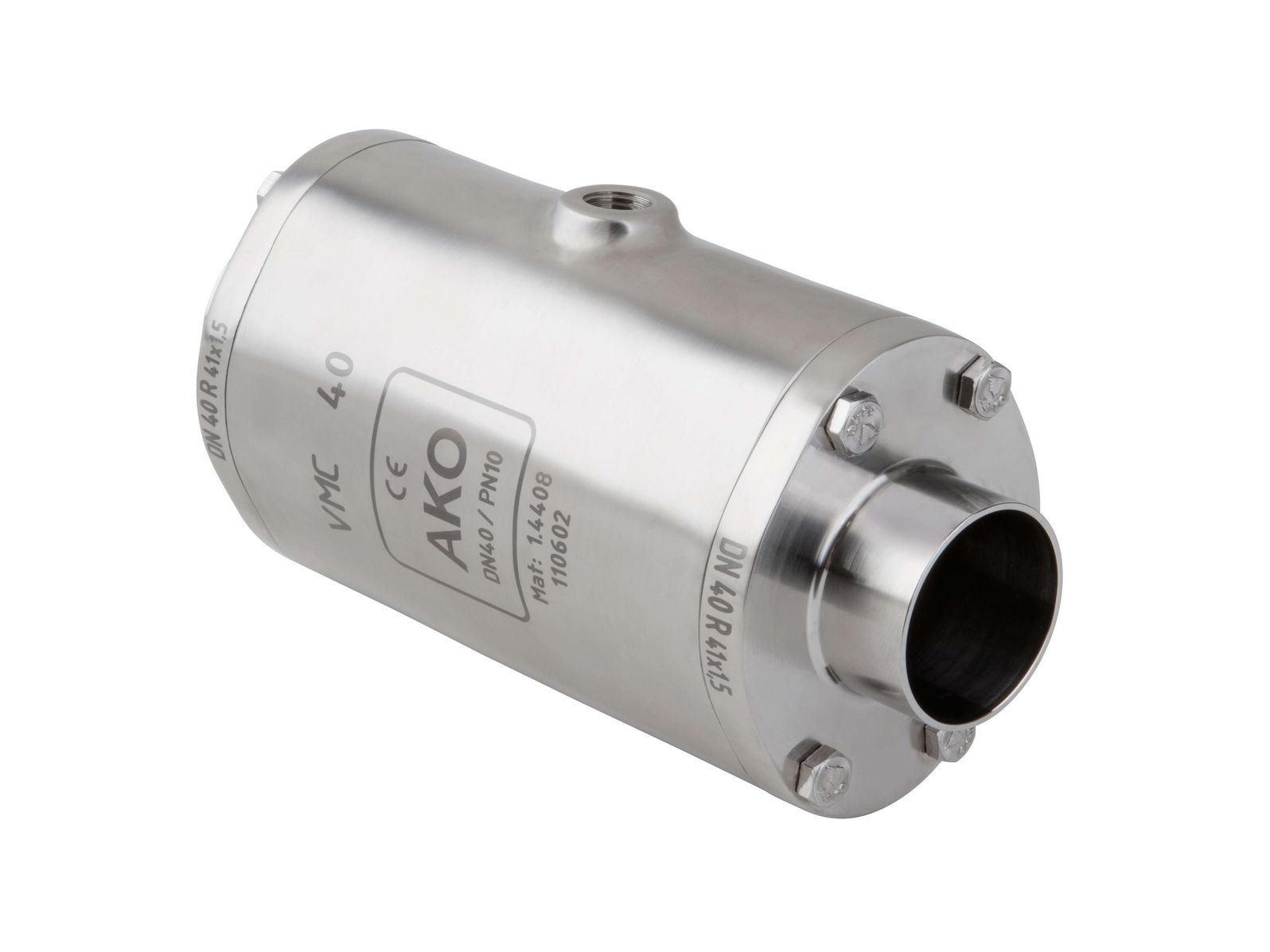

Pontas de soldar

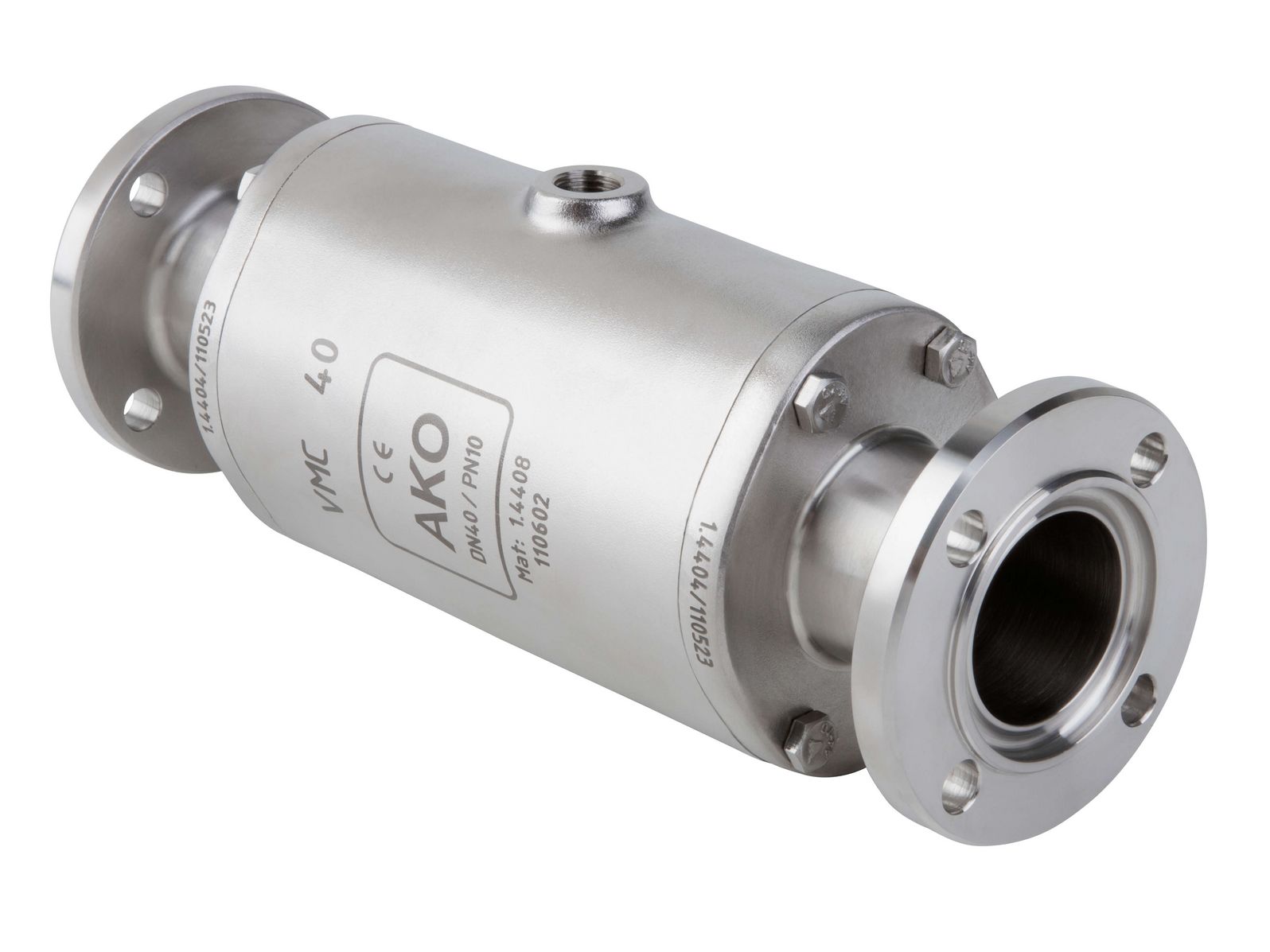

Ligação flangeada
Juntas Tri-Clamp

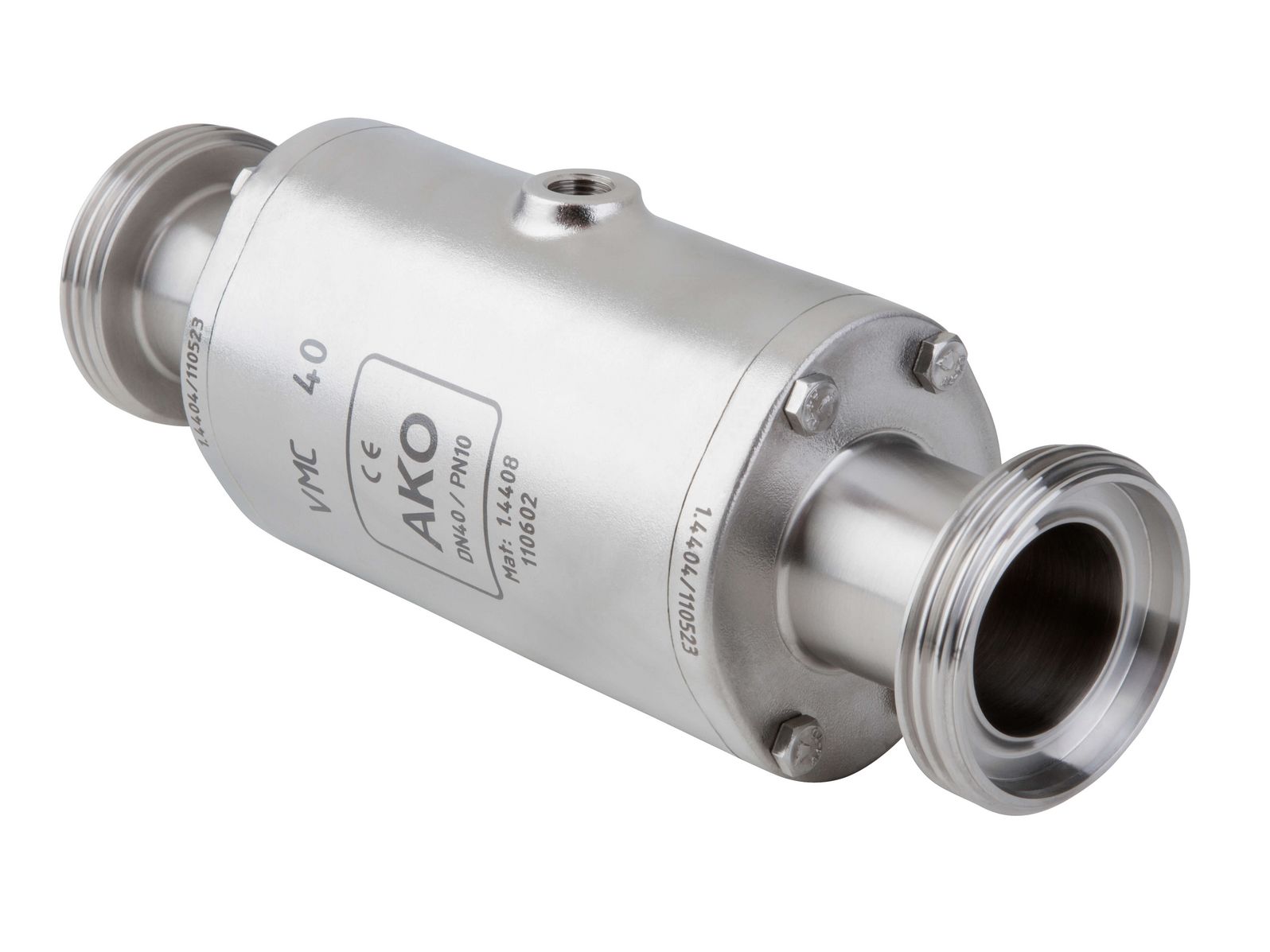

Junta roscada

As novas válvulas de manga flexível distinguem-se por  possuírem um design de

  • limpeza fácil (com CIP),
  • esterilizável (com SIP) e
  • antibacteriano

em conformidade com a certificação da EHEDG Tipo EL Classe 1 e
Tipo EL Assético Classe 1.

Para além disso as válvulas de manga flexível VMCE podem ser utilizadas com sistema pig (com RIP).

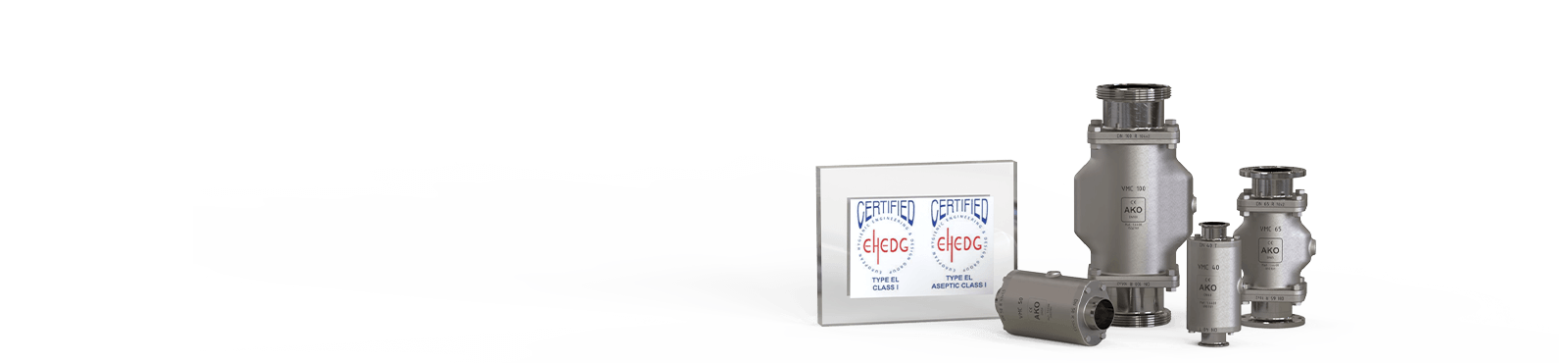

Certificado EHEDG

Campos de aplicação

As válvulas pneumáticas de manga flexível com ligações de tubagem asséticas e higiénicas são ideais particularmente para utilização na indústria de géneros alimentícios, farmacêutica, química e de bebidas.

Materiais

As válvulas flexíveis de manga flexível de série de aço inoxidável são oferecidas a partir do armazém nos seguintes materiais:

  • Corpo: Aço inoxidável 1.4408
  • Flange ou tampa de ligação:Aço inoxidável 1.4404

Por solicitação, pode ser fabricado/oferecido aço inoxidável de qualidade superior.

A superfícies das válvulas em contacto com produtos é, na sua versão normal, fabricada a 0,5 Ra  e os revestimentos de caixa que não estejam em contacto com produtos são normalmente polidos de forma elétrica e apresentam uma rugosidade de superfície de aprox. 3-4 Ra. Por solicitação, tanto as superfícies das válvulas em contacto com produtos como as superfícies das válvulas exteriores que não entrem em contacto com os produtos, podem ser polidas com 0,3 Ra.
